卷气密度不够，大师们看看怎么改善

方格 · 发表于 2017-9-5 17:49:57

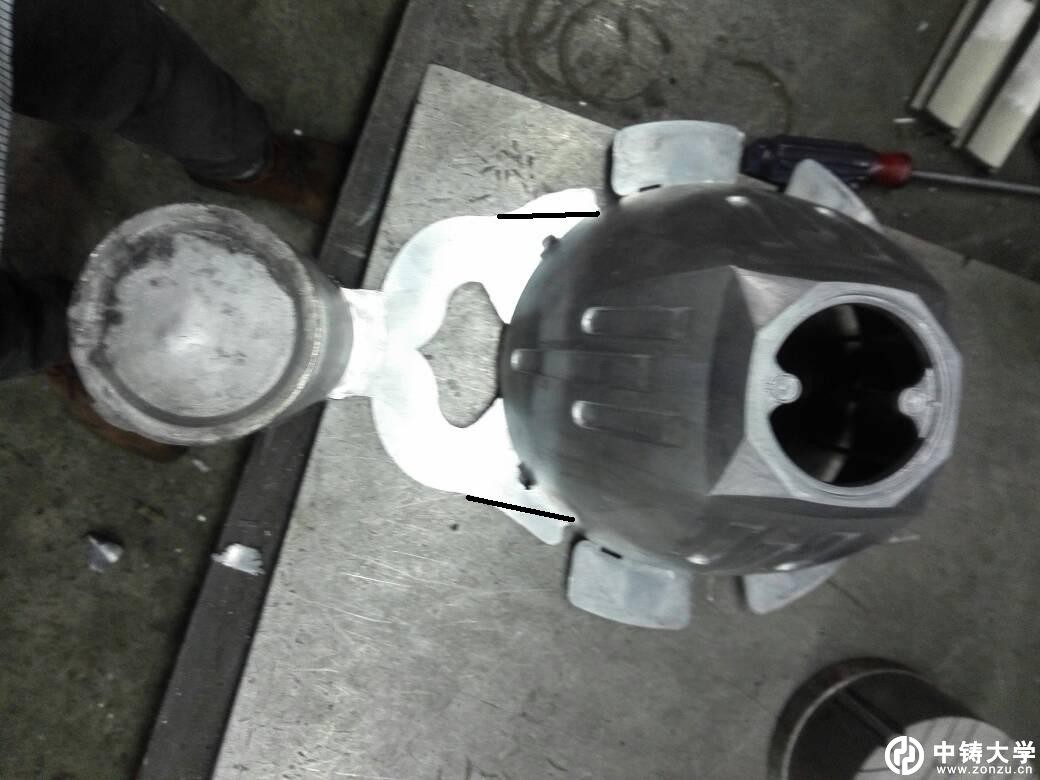

直径150，高140，400克左右，流道有没有问题？

朱建清 · 发表于 2017-9-5 18:52:51

流道需要改善。

693850714 · 发表于 2017-9-5 19:56:01

两边的进料朝上接顺！

刘广富 · 发表于 2017-9-5 20:40:27

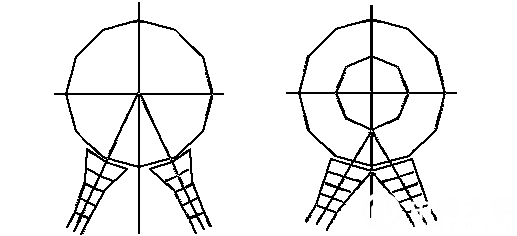

2、钳形馈送浇道

钳形馈送浇道多用于以下两种情况：第一，在浇口宽度适当时，浇口厚度太厚；浇口厚度适当时，浇口宽度太宽。前面讲过，浇口宽度对压铸充型更为重要，为了使浇口宽度适当，浇口厚度也适当，设置如图7a表示的两个对称的馈送浇道，两股金属流成钳形流动充型。这种钳形馈送浇道，形成钳形的两个馈送浇道中心线一般都正对压铸件中心。第二，盘形压铸件上有一个直径较小较高的凸起，比如汽车水泵体，为了使较小的凸起得到良好地充型，可以选用图7b表示的钳形馈送浇道，目的在于提高充型金属流的“爬坡”能力。这种钳形馈送浇道，形成钳形的两个馈送浇道中心线的交点，一般在较小较高凸起的外缘，这样，两股金属流在交点合成一股更强的金属流，集中对较小的凸起充型。

这里要着重提示一句，钳形馈送浇道要求对称，如果不对称，金属流进入型腔汇合后的流动方向，将会发生偏移。选自《压铸模浇道系统设计实践》一书。

101455 · 发表于 2017-9-5 21:01:21

先不说密度好不好，首先你外观都没调好。

刘广富 · 发表于 2017-9-5 21:03:43

已经做出来了，建议按图示改一下看看，两侧的小分流岛打开成浇口，浇道角度、浇口宽度在电脑上模拟确定，效果好了，再改模具，以免改来改去影响模具寿命。如果先看看《压铸模浇道系统设计实践》一书，看一看扇形浇道原理和设计计算，改起来可能会更有目的性。

刘广富 · 发表于 2017-9-5 21:07:25

其实，这类零件，三板模中心浇口更好。

云深无迹 · 发表于 2017-9-6 10:51:51

1819552541 · 发表于 2017-9-6 11:55:03

排气不够。

东莞小青年 · 发表于 2017-9-6 13:03:27

进料口要改善
