产品70*70*高80 黄色面车后有砂眼怎么解决？

LIUYI112101 · 发表于 2018-10-29 00:16:04

渣包加大

刘广富 · 发表于 2018-10-29 08:42:26

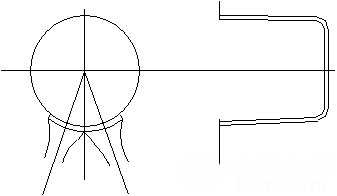

高/径比接近1的零件，我们常叫它杯形零件，因为型腔很深，充型金属流爬到深部非常困难，浇口宽度一般要小于零件直径的40%，这时，浇口必然较厚，而且填充效果也不理想。如果采用下图示意的钳形馈送浇道，充型效果比单浇口好得多。

高/径比接近1或大于1的零件，即使使用了钳形馈送浇道，因为型腔太深，受充型金属流“爬坡”能力所限，使用侧浇口，填充效果一般也不理想。实际观察，中心线以下填充比较好，中心线以上，填充不理想，表面花纹较多。这种情况下，最好能说服客户，改用轴线分型，尽管零件表面会留有分型痕迹，整体质量会有很大改善。《压铸模浇道系统设计实践》

龙舞烈焰 · 发表于 2018-10-29 12:45:37

为什么要斜着进料，建议两侧加辅助流道

模具工 · 发表于 2018-10-29 15:38:21

改一下，我们做的一出二

hmlok · 发表于 2018-10-29 21:19:25

每个产品分2股进料，产品做45°放，互相学习交流13610448668

hmlok · 发表于 2018-10-29 21:20:30

渣包末端加做排气阀引出

19880216 · 发表于 2018-10-30 20:17:56

这产品不止有气孔，估计还有气泡

锌压铸-凌 · 发表于 2018-10-30 22:41:38

锌压铸-凌 · 发表于 2018-10-30 22:48:26

分模要多思考下，应该做行位最好

中铸-0884-王军 · 发表于 2018-11-8 01:29:47

浇口位置中间来个内三角
