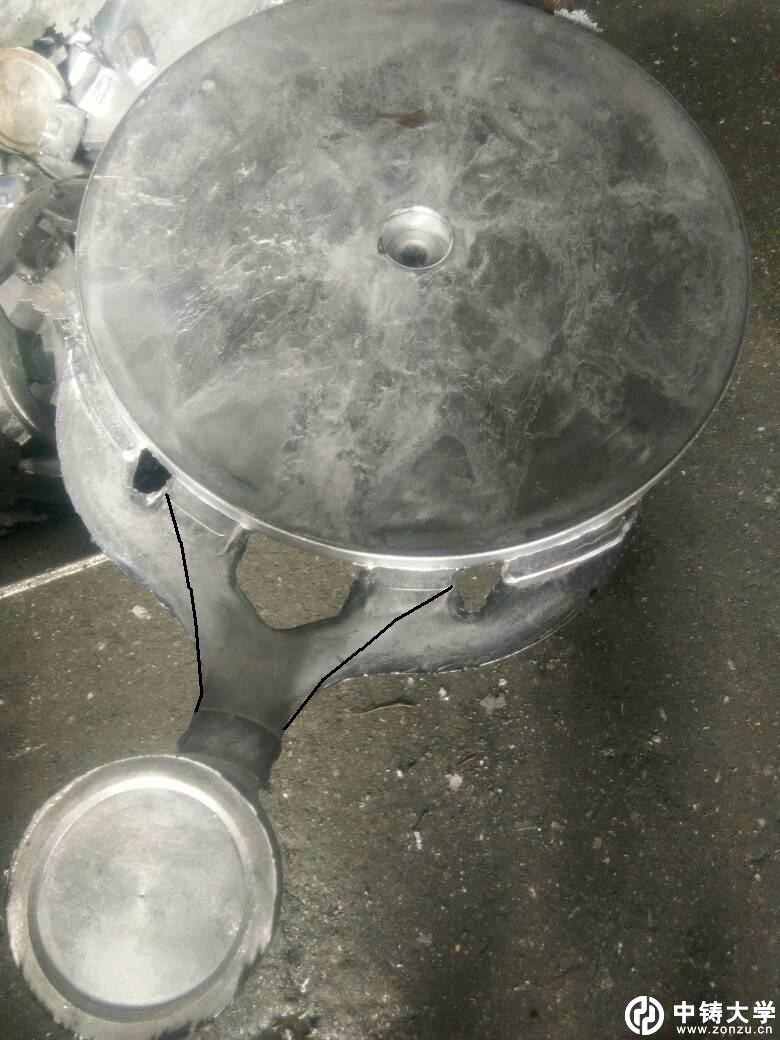

此产品如何进料最佳

15990289690 · 发表于 2017-12-8 12:20:54

看下模

BG5CKD · 发表于 2017-12-8 13:27:37

进料方向要往中心汇聚

8808 · 发表于 2017-12-8 13:46:53

中心进料

刘广富 · 发表于 2017-12-8 14:49:29

一个扇形浇道，浇道中心与零件中心重合，不要分流岛。浇口宽度大约是零件的40%，扇形角单面大约30°（模拟时再调整），浇口与零件壁对正。浇道参数最好计算计算。模拟看看会不会有好转

yuyubo · 发表于 2017-12-8 15:13:32

15990289690 发表于 2017-12-8 12:20
看下模

现在在外面，回去再发二张照片

yuyubo · 发表于 2017-12-8 15:18:36

刘广富发表于 2017-12-8 14:49
一个扇形浇道，浇道中心与零件中心重合，不要分流岛。浇口宽度大约是零件的40%，扇形角单面大约30°（模拟 ...

谢谢你的方案，下一套就按这个你这个方案开模

李学东 · 发表于 2017-12-8 18:15:48

这是圆盘吧，中心有铁管吧

jackchen · 发表于 2017-12-8 19:06:05

同意5楼的原理，但如果产品质量大的话！现在的流道有点短！

chql100 · 发表于 2017-12-8 20:03:27

3楼正解
